smt貼片加工元件偏移原因和快速解決方法

元件偏移多因工藝鏈中的微小異常累積導致。如PCB板面翹曲在貼裝時產生應力變形，需通過烘板或增加定位夾具平整板材；焊膏氧化或粘度不足引發剝離，建議更換新鮮焊膏并提升印刷速度；此外貼片機編程坐標誤差或吸嘴磨損也會導致系統性偏移，可重啟設備校準原點，并用顯微鏡檢測吸嘴端面平整度。應急處理時若偏移量較小，可采用局部補錫或手動微調復位；若批量發生則需暫停生產，綜合檢查設備精度、溫濕度及物料兼容性，避免二次不良。那么smt貼片加工元件偏移原因和快速解決方法呢？

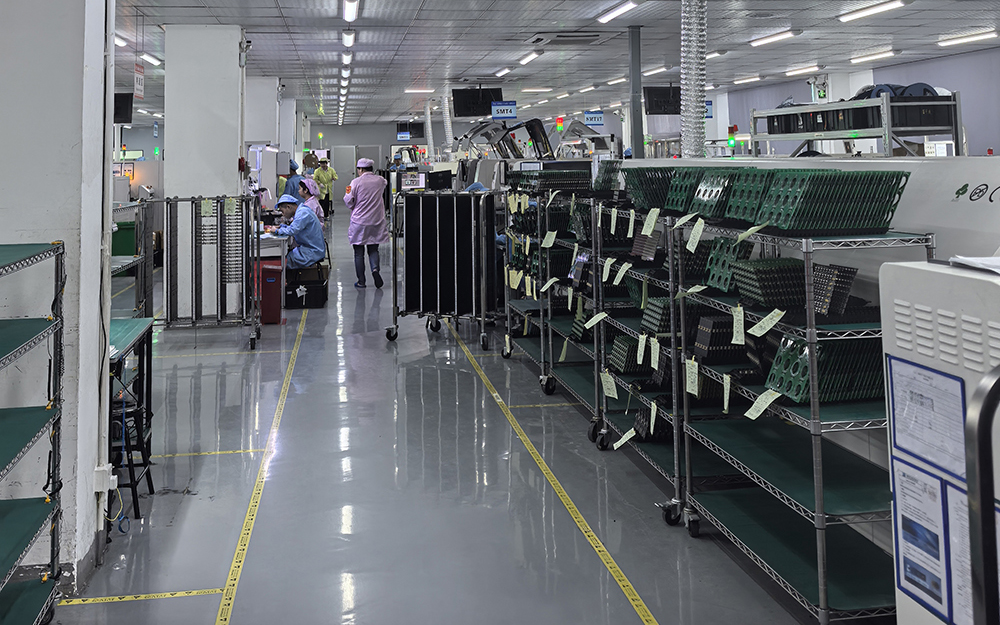

smt貼片加工廠家生產圖

一、元件偏移原因深度剖析

1）錫膏相關因素

1.1. 錫膏過期或變質：錫膏作為貼裝工藝中關鍵的粘合劑，其狀態直接關系到元件的定位。當錫膏超出使用期限后，內部的助焊劑成分會逐漸氧化變質，導致其黏性大幅下降。即便貼片機在初始放置元件時精準無誤，但在后續對PCB板的搬運或生產過程中產生的輕微振動，都可能使原本依靠錫膏粘性固定的元件因附著力不足而發生移位，如在一些生產車間，由于對錫膏的有效期管理不夠嚴格，使用了過期錫膏，結果在回流焊接后發現大量元件出現了不同程度的偏移，嚴重影響了產品質量。

1.2. 錫膏粘性不足：除了過期變質外，本身質量不佳或未根據實際生產需求選擇合適粘性的錫膏，也會導致元件在搬運過程中因受到振動、搖晃等外力作用而脫離預定位置。不同的電子產品對錫膏粘性的要求有所差異，如一些小型、輕薄的元件，需要更高粘性的錫膏來確保其在加工過程中的穩定性。如果錫膏粘性與元件不匹配，就容易出現元件移位的情況。

1.3. 焊膏中焊劑含量過高：在回流焊階段，焊膏中的焊劑起著重要作用。然而，當焊劑含量過高時，熔融的焊料流動性會顯著增強，在高溫下可能在元件與焊盤之間形成一層液態潤滑層，此時元件在受到焊料表面張力等因素影響時，就容易發生位置漂移。這種情況在對一些精密封裝器件，如QFP（四方扁平封裝）、BGA（球柵陣列封裝）進行貼片加工時，風險尤為突出，如在對一款采用BGA封裝芯片的PCB板進行回流焊后，通過X射線檢測發現部分芯片出現了明顯的偏移，經分析是由于焊膏中焊劑含量過高所致。

錫膏印刷厚度不均（CV值＞15%）會直接影響元件貼裝穩定性。通過SPI檢測發現，當鋼網開口面積比超過0.66時，錫膏塌陷風險增加，導致回流焊階段元件受表面張力作用產生位移。某汽車電子廠因未及時更換鈍化鋼網，導致QFP封裝元件偏移報廢率單月激增1.2個百分點。

2）貼片機設備問題

2.1. 氣壓不足：貼片機吸嘴的氣壓狀況如同機械手的抓握力度，對元件的抓取和放置精度至關重要。若氣壓調整不當，或者設備在長期使用后維護不到位，都可能出現吸力不足的問題，導致元件在吸附和貼裝過程中吸附不穩。特別是對于微型元件，如0201封裝器件，其尺寸微小，對貼片機吸嘴的氣壓精度要求極高，輕微的壓力偏差就可能致使貼裝偏移，如在一次貼片機設備故障排查中發現，由于空壓機的過濾器堵塞，導致輸出氣壓不穩定，使得貼片機在貼裝0201電容時，大量元件出現了偏移現象。

2.2. 機械故障：貼片機本身存在的機械問題，如機械部件的磨損、定位坐標不準確、X - Y工作臺動力件與傳動件間連軸器松動等，都會直接影響元器件的貼裝精度，如貼裝頭吸嘴安裝不良，可能導致吸嘴在吸取和放置元件時出現偏差；吸嘴端部磨損、堵塞或粘有異物，會改變吸嘴的吸附性能，進而引發元件偏移。另外，貼片機的光學識別系統故障，如攝像機安裝松動、數據設置不當等，也會使設備無法準確識別元件的位置和方向，導致元件貼裝錯誤或偏移。

2.3. 程序數據錯誤：貼片機的運行依賴于準確的程序數據設置，包括元件的位置、方向、焊盤尺寸等參數。如果在編程過程中出現錯誤，或者程序數據與實際的PCB板設計文件不匹配，那么貼片機在貼裝元件時就會按照錯誤的指令操作，從而導致元件偏移，如在一款新產品的試生產階段，由于工程師在導入PCB板設計文件時出現失誤，導致貼片機程序中部分元件的坐標位置錯誤，結果在貼片加工后發現大量元件位置偏移。

3）搬運與操作因素

3.1. 暴力操作：在貼片后的PCB板轉運、堆疊或測試等環節中，如果操作人員未嚴格按照規范進行操作，如搬運過程中動作過猛，導致PCB板受到劇烈振動、碰撞，或者在堆疊時傾斜角度過大，都可能使尚未固化的焊點受力變形，進而使元件脫離預定位置。在一些電子產品生產車間，由于對操作人員的培訓不到位，工人在搬運PCB板時隨意放置、碰撞，經常引發元件移位問題，給后續的生產和檢測帶來很大 麻煩。

3.2. 操作不當：在整個SMT貼片加工過程中，操作人員的操作是否規范對元件的貼裝質量有很大影響，如在錫膏印刷環節，如果操作人員未能正確調整印刷機的參數，導致錫膏涂布量異常，過多或過少的錫膏都可能影響元件的固定和焊接效果，增加元件偏移的風險；在貼片機操作過程中，如果操作人員頻繁更改設備的運行參數，而未經過充分的測試和驗證，也容易導致元件貼裝不穩定，出現偏移現象。

4）環境因素

4.1. 溫濕度失控：車間的溫濕度環境對SMT貼片加工工藝有著不可忽視的影響。當濕度過高時，PCB板容易吸潮膨脹，使得原本精確的貼裝坐標產生微米級的偏差，從而導致元件貼裝位置不準確。而溫度的驟變則可能引發設備機械結構的熱脹冷縮，降低貼片機的貼片重復精度，如在一些南方地區的夏季，由于空氣濕度較大，且車間的空調系統出現故障，導致車間內濕度長時間超標，在這段時間內生產的PCB板中，元件偏移問題明顯增多。

4.2. 靜電影響：在電子制造環境中，靜電是一個潛在的威脅。如果車間內的防靜電措施不到位，操作人員在接觸元件和PCB板時產生的靜電，可能會對元件造成損傷，影響其性能，甚至導致元件在貼片過程中出現移位。尤其是對于一些對靜電敏感的元件，如CMOS芯片等，靜電的危害更為嚴重。

SMT車間溫濕度波動超過±5℃/±10%RH時，錫膏黏度特性改變將導致鋪展異常。某海外客戶案例顯示，在未啟用恒溫恒濕系統的季節，元件偏移不良率較標準環境高出41%。懸浮顆粒濃度超標還會造成貼裝頭光學識別系統誤判。

5）元件自身因素

5.1. 元件結構問題：部分元件由于自身的結構設計特點，可能存在容易發生移位的風險，如一些引腳設計不合理的元件，在焊接過程中受到的應力分布不均勻，容易導致元件位置發生變化；還有一些元件的焊盤強度不足，在受到外力作用時，焊盤與元件之間的連接容易松動，進而引發元件移位。

5.2. 元件尺寸偏差：即使是同一批次的元件，也可能存在一定的尺寸偏差。當這些尺寸偏差超出了貼片機和焊接工藝的允許范圍時，就可能導致元件在貼裝和焊接過程中出現偏移，如一些電阻、電容等片式元件，如果其尺寸偏差過大，貼片機在吸取和放置時就可能出現位置偏差，而且在回流焊過程中，由于尺寸不一致，元件受到的熱應力也不同，更容易發生偏移。

MLCC多層陶瓷電容等脆性元件在高速貼裝時易產生微裂紋，導致后續工序中發生位移。某消費電子項目數據顯示，當貼裝壓力超過2.5N時，0402元件偏移率增加2.3倍，此外異形元件引腳形態差異也會影響吸嘴抓取穩定性。

6. 設備參數動態匹配失衡

在SMT貼片機高速運行過程中，傳送帶震動、吸嘴磨損等動態因素會改變元件定位精度。某知名通信設備制造商的案例顯示，當貼片機Z軸氣壓值偏差超過±5%時，0201元件偏移率驟增37%。特別在連續作業8小時后，設備熱漂移現象會導致XY軸重復定位精度下降0.01mm以上。

7. PCB設計缺陷的連鎖反應

PCB焊盤尺寸公差超出IPC-A-610E標準、基準點間距不足等情況，會降低貼片機視覺定位精度。典型案例顯示，當PCB曲翹度超過0.15mm/m2時，SMT貼片加工中的元件偏移量將呈指數級增長，特別是對于BGA類封裝器件影響尤為顯著。

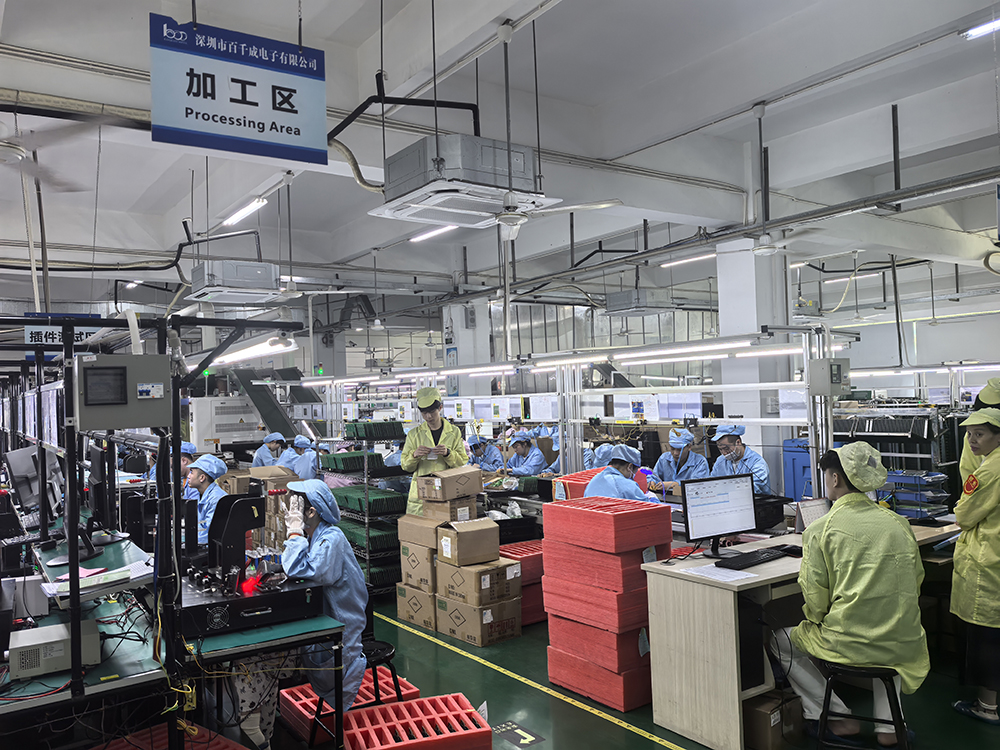

smt貼片加工廠家生產圖

二、元件偏移快速解決方法匯總

1）錫膏問題解決策略

1.1. 嚴格錫膏管理：建立完善的錫膏存儲和使用規范，確保錫膏在適宜的溫度、濕度環境下保存。在使用前，仔細檢查錫膏的有效期和回溫狀態，嚴禁使用過期或回溫不充分的錫膏，同時對于開封后的錫膏，要按照時間管控使用，避免因長時間暴露在空氣中導致變質，如可以采用先進先出的原則，優先使用較早開封的錫膏，并在錫膏容器上標注開封時間和有效期。

1.2. 選擇合適錫膏：根據產品的特性和生產工藝要求，選擇粘性適中、質量可靠的錫膏。在新產品導入階段，進行充分的錫膏選型試驗，評估不同錫膏在實際生產中的表現，包括焊接質量、元件固定穩定性等，從而確定樶適合的錫膏品牌和型號，如對于小型、精密元件較多的產品，可以選擇高粘性、高可靠性的錫膏；而對于一些對焊接速度要求較高的生產場景，則需要選擇熔點合適、流動性良好的錫膏。

1.3. 優化焊膏配方：對于焊膏中焊劑含量過高的問題，與焊膏供應商溝通，共同優化焊膏配方，確保焊劑含量在合適的范圍內。在生產過程中，密切監控焊膏的使用情況，如發現因焊劑問題導致元件移位，及時調整焊膏配方或更換其他品牌的焊膏，同時加強對焊膏質量的檢驗，定期對焊膏的成分、性能進行檢測，確保其符合生產要求。

2）貼片機設備維護與調試

2.1. 氣壓調整與維護：定期對貼片機的氣壓系統進行檢查和維護，確?？諌簷C正常運行，過濾器清潔無堵塞，氣壓穩定且符合設備要求。在貼裝不同類型的元件時，根據元件的尺寸、重量等參數，精確調整吸嘴的氣壓值，如對于小型、輕質的元件，適當降低吸嘴氣壓，避免因氣壓過大損傷元件；而對于大型、較重的元件，則需要提高吸嘴氣壓，以確保元件能夠被牢固吸附，同時定期對吸嘴進行清潔和檢查，及時更換磨損、堵塞或粘有異物的吸嘴，保證吸嘴的吸附性能良好。

2.2. 機械故障排查與修復：建立貼片機定期維護保養制度，安排專業的設備維護人員對貼片機進行日常檢查和定期保養。在日常檢查中，重點關注貼片機的機械部件，如貼裝頭、X - Y工作臺、連軸器等，查看是否有磨損、松動等異常情況。對于發現的機械故障，及時進行修復或更換受損部件，如當發現貼裝頭吸嘴安裝不良時，立即停機進行重新安裝和校準；如果檢測到X - Y工作臺動力件與傳動件間連軸器松動，及時進行緊固處理，同時定期對貼片機的光學識別系統進行校準和維護，確保攝像機安裝牢固，數據設置準確，以提高元件的識別精度和貼裝準確性。

2.3. 程序數據核對與優化：在新產品上線前，仔細核對貼片機的程序數據與PCB板設計文件，確保元件的位置、方向、焊盤尺寸等參數準確無誤。在生產過程中，如果發現元件貼裝偏移，首先檢查程序數據是否存在錯誤。若程序數據有誤，及時進行修改和優化，并進行試貼裝，驗證修改后的程序數據是否正確，同時建立程序數據備份和版本管理機制，方便在出現問題時能夠快速恢復到正確的程序版本，如每次對程序數據進行修改后，都要記錄修改內容和時間，并保存?zhèn)浞菸募?/span>

3）規范搬運與操作流程

3.1. 加強人員培訓：對涉及SMT貼片加工各個環節的操作人員進行全面、系統的培訓，包括錫膏印刷、貼片機操作、PCB板搬運等。培訓內容不僅要涵蓋設備的操作方法和技巧，還要強調操作規范和質量意識的重要性，如在培訓PCB板搬運人員時，詳細講解正確的搬運姿勢和注意事項，如要輕拿輕放，避免碰撞和振動，堆疊時要保持水平且高度適中。通過培訓，提高操作人員的技能水平和操作規范性，減少因人為操作不當導致的元件偏移問題。

3.2. 制定操作規范并嚴格執行：制定詳細、明確的SMT貼片加工操作規范，對每個操作步驟的流程、參數設置、注意事項等都做出具體規定，如在錫膏印刷環節，規定印刷機的刮刀速度、壓力、錫膏厚度等參數范圍；在貼片機操作過程中，明確設備的運行速度、吸嘴高度等參數設置要求，同時建立嚴格的監督和考核機制，確保操作人員嚴格按照操作規范進行作業。對于違反操作規范的行為，及時進行糾正和處罰，以保證生產過程的一致性和穩定性，降低元件偏移的風險。

4）優化環境控制

4.1. 溫濕度調節：在生產車間安裝溫濕度監測設備，實時監控車間內的溫濕度變化。配備專業的空調系統和除濕設備，根據SMT貼片加工工藝要求，將車間溫度控制在22℃ - 26℃，濕度控制在40% - 60%的范圍內。當溫濕度超出設定范圍時，及時啟動空調或除濕設備進行調節，如在夏季高溫時段，提前開啟空調制冷，降低車間溫度；在雨季濕度較大時，加大除濕設備的運行功率，降低空氣濕度。通過穩定的溫濕度環境，減少因環境因素導致的元件偏移問題。

4.2. 防靜電措施：在車間內鋪設防靜電地板，操作人員穿戴防靜電工作服、工作鞋和防靜電手環，使用防靜電工具和設備，如防靜電鑷子、防靜電周轉箱等。對車間內的設備進行接地處理，確保靜電能夠及時導入大地，同時定期對車間內的防靜電設施進行檢測和維護，確保其性能良好，如每周對防靜電手環的電阻值進行檢測，每月對防靜電地板的接地電阻進行測試，及時發現并解決防靜電設施存在的問題，有效防止靜電對元件造成的損害和移位。

5）元件篩選與質量管控

5.1. 元件結構評估與選型優化：在產品設計階段，對選用的元件進行結構評估，盡量避免選用引腳設計不合理、焊盤強度不足等容易導致移位的元件。如果無法避免使用這類元件，則在生產過程中采取相應的措施進行補償，如增加輔助固定措施或優化焊接工藝，同時在元件選型過程中，充分考慮元件的可靠性和穩定性，選擇質量可靠、品牌信譽好的供應商，確保元件的質量符合要求，如對于一些關鍵元件，可以要求供應商提供詳細的產品質量報告和測試數據，進行嚴格的質量審核。

5.2. 元件尺寸檢測與篩選：在元件進貨檢驗環節，增加對元件尺寸的檢測項目，使用專業的測量設備，如卡尺、顯微鏡等，對元件的尺寸進行精確測量。根據元件的尺寸公差要求，對進貨的元件進行篩選，將尺寸偏差超出允許范圍的元件予以剔除，同時與元件供應商溝通，要求其加強對元件生產過程的質量控制，提高元件尺寸的一致性，如對于片式電阻、電容等元件，可以設定尺寸公差范圍為±0.05mm，超出此范圍的元件不得投入生產使用。通過對元件尺寸的嚴格檢測和篩選，減少因元件尺寸偏差導致的偏移問題。

在SMT貼片加工過程中，元件偏移問題的出現是多種因素共同作用的結果。從錫膏的質量與使用，到貼片機設備的狀態；從搬運操作的規范程度，到生產環境的穩定性，以及元件自身的特性，每一個環節都可能對元件的貼裝精度產生影響。然而只要我們能夠深入分析這些原因，并針對性地采取快速有效的解決方法，從加強錫膏管理、優化貼片機設備維護與調試、規范搬運與操作流程、改善環境控制以及強化元件篩選與質量管控等多個方面入手，就能夠有效降低元件偏移的發生率，提高SMT貼片加工的質量和生產效率。

三、關于SMT貼片加工

SMT貼片加工是一種將無引腳或短引腳，表面組裝元器件直接安裝在印制電路板（PCB）表面的電路組裝技術。其基本流程包括錫膏印刷、零件貼裝、回流焊接、AOI光學檢測、維修、分板等環節。在這個過程中，每一個步驟的精準執行都是確保元件正確安裝、避免偏移的基礎，如錫膏印刷環節需要將適量的錫膏均勻地印刷到PCB的焊盤上，為后續元件的焊接提供良好的條件；零件貼裝則是利用貼片機將各種電子元件準確地放置在預定位置。任何一個環節出現偏差，都有可能引發元件偏移問題。

在深圳地區如果您正在尋找專業的SMT貼片加工服務提供商，百千成公司是您的理想選擇。百千成公司擁有先進的SMT貼片加工設備、專業的技術團隊和豐富的生產經驗，能夠承接各類復雜的深圳貼片加工訂單。無論是小型電子產品的貼片加工，還是大型電子設備的電路板組裝，百千成公司都能以高質量、高效率的服務滿足您的需求。選擇百千成，就是選擇優質、可靠的SMT貼片加工合作伙伴，讓您的電子產品生產更加順利、高效。

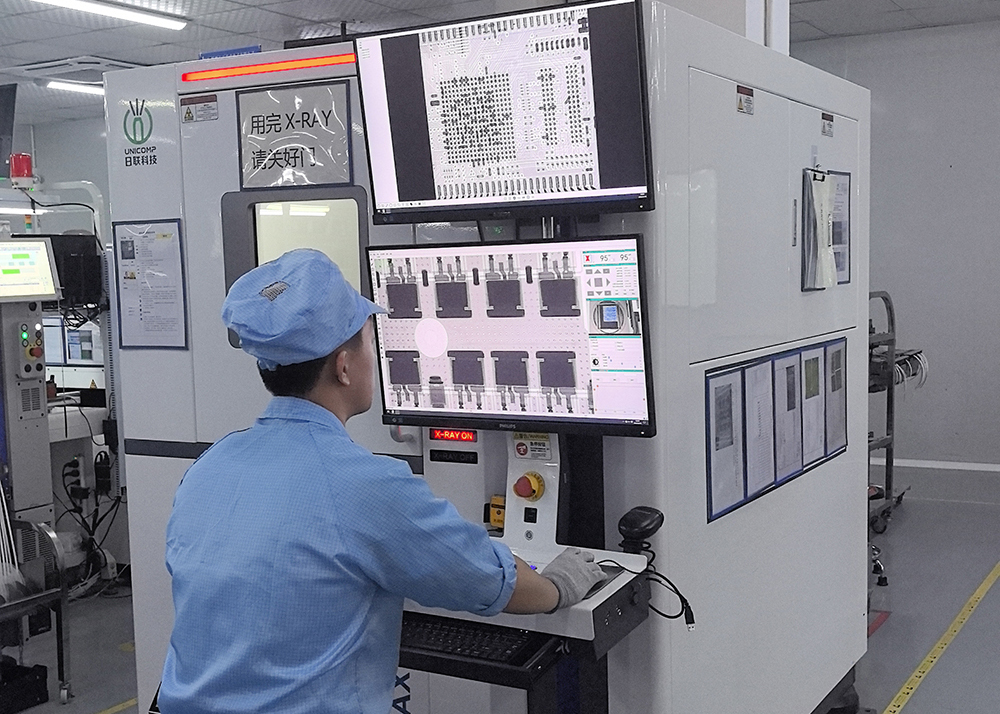

smt貼片加工廠家生產圖

smt貼片加工元件偏移原因和快速解決方法，包括焊膏印刷偏差、貼裝壓力不均、回流爐溫差過大及PCB來料變形。焊膏印刷時鋼網孔隙堵塞或脫模不良會導致圖案偏移，需及時清潔鋼網并調整刮刀參數；貼裝過程中吸嘴堵塞或供料器震動可能引發位置偏差，應定期清理吸嘴并檢查供料穩定性；回流爐溫區失控易造成元件移位，需校準溫控曲線并優化預熱時間。快速解決可優先排查近期更換的物料或治具，并通過放大鏡定位偏移規律，針對性調整貼片機頭壓力或補印焊膏。
